Mast legen und stellen auf der SUN2000 mit einem Toten Mann



Funktion


Der Tote Mann ist der "Hebelarm", welcher in Verbindung mit der Talje das Manöver Mast legen oder -stellen wesentlich erleichtert.


Bestehend aus einem Doppelrohr mit Hülse, wird er vor dem Mast, auf dem Kajütdach, mittels zweier U-Beschläge befestigt. In die Hülse vorn wird ein Rohr eingeschoben, auf Länge gebracht und durch einen Querstift in der Hülse fixiert. Unten an diesem Einschubrohr wird der Flaschenzug (Talje) befestigt. Der zweite Block der Talje wird an dem mitgelieferten Augbolzen, welcher an Deck befestigt wird, angeschlagen. Somit wird die Verbindung zwischen dem Toten Mann und dem Schiff hergestellt.

An dem nach oben ausgerichteten Auge vom Toten Mann, wird das Spifall  befestigt und belegt. Dies bildet die Verbindung zwischen Helbel und Mast. Nun kann mithilfe des Flaschenzuges der Mast gelegt oder gestellt werden.

Wird der Tote Mann nicht benutzt, kann er völlig demontiert und unter Deck verstaut werden, oder an den Mast geklappt werden. Hierzu wird das Einschubrohr herausgezogen und der Tote Mann in der mitgelieferten Schelle fixiert.


Material - Ausführung - Lieferumfang

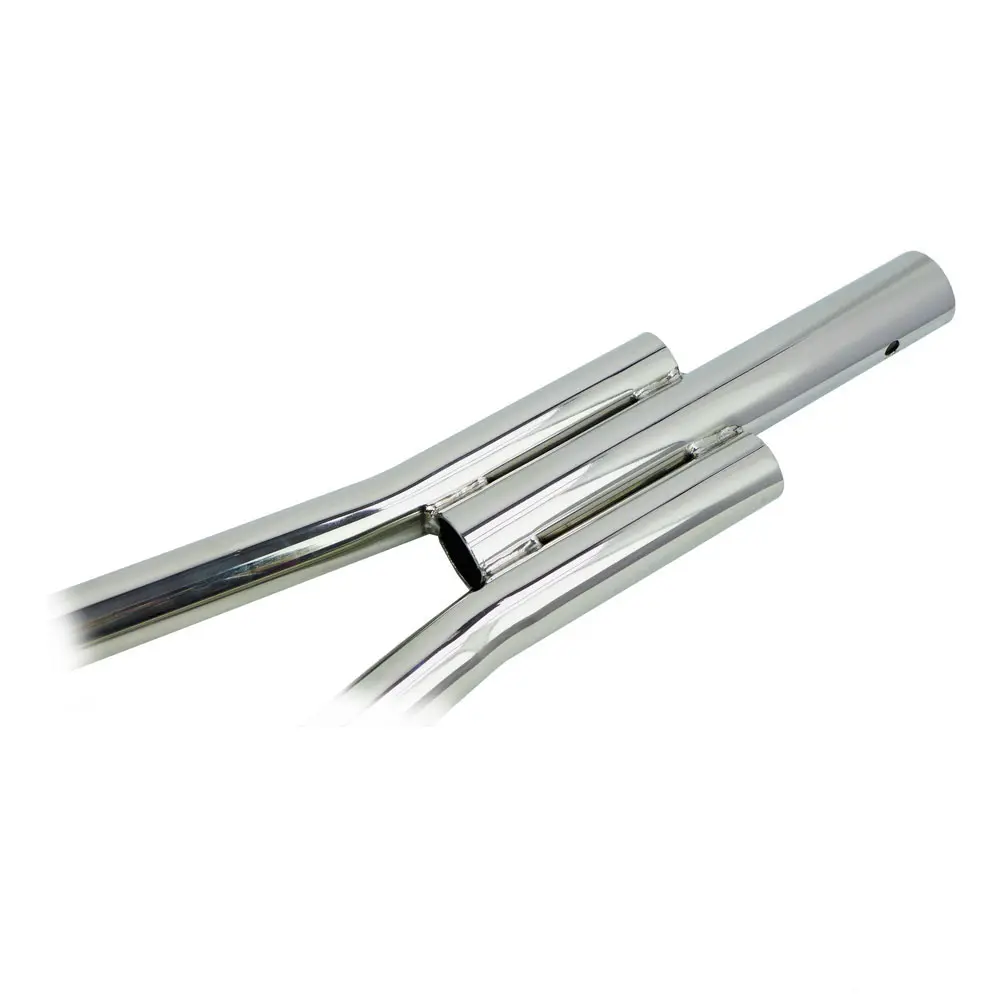

Ausführung: Doppelrohr mit eingeschweißter Hülse

2 Befestigungsbeschläge in U-Form

Einschubrohr (zur Längenanpassung)

U-Beschlag (Schelle) mit Nieten für die Befestigung vom Toten Mann am Mast

Talje bestehend aus 2 kugelgelagerten Dreifachblöcken, Schotmaterial, Augbolzen

Material: Edelstahlrohr V4A,
Oberfläche: poliert


Beim Mastlegen mit unserem Toten Mann ohne geeignete Führungswanten übernehmen wir keine Haftung.
